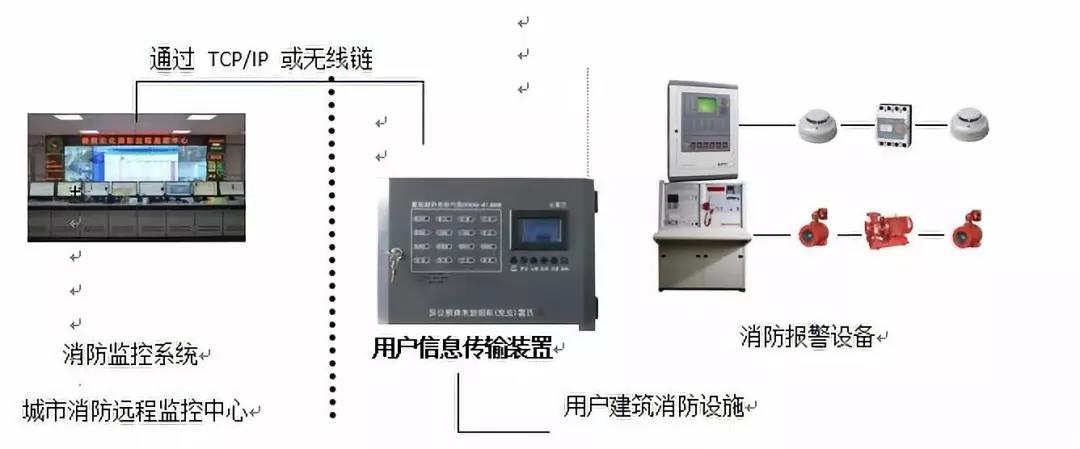

用户信息传输装置系统图

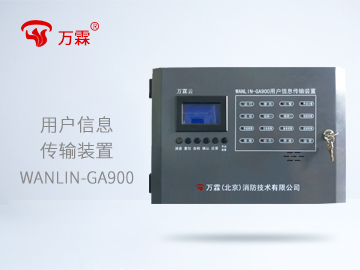

WANLIN-GA900 用户信息传输装置是城市消防远程监控中心的核芯设备，它与建筑消防报警主机通过RS485或CAN总线的方式进行数据传输，建筑消防报警主机的所有报警信息都上传到用户信息传输装置，用户信息装置再通过网络接口上传到远程监控中心。用户信息传输装置与远程监控中心通过TCP/IP或无线的方式进行数据传输。
用户信息传输装置主要功能：
扩展功能：装置具有可扩展接口功能，满足特殊环境使用
远程升级：装置具有远程软件升级的功能。
显示功能：显示被监控点的状态信息、故障信息、报警信息。
存储功能：存储被监控点与本机的故障信息、报警信息。
状态显示：装置有数据传输的时候，能显示各种数据信息状态。
地址设置：本机具有唯壹的编码号。
主备电功能：当主电故障时自动切换到备电工作状态，主电恢复正常切换到主电工作。
备电工作：在充满电正常工作状态下可待机8小时以上。
自检功能：用于检测装置的灯、液晶、音响器件和通讯链路是否正常。
复位功能：可以对本机的报警信息和故障信息
消音功能：当装置处于火警或故障状态声响器件启动，按消音可静音。
权限设置：根据权限进行相应的功能操作
LCD显示：
可显示内容有本机信息，实时时间，接收到报警主机的故障、报警信息，系统记录信息等；
通过按键可以操作控治显示器显示不同内容；
自检完成后，显示自检前内容；
自检过程为顺序从行1到行4显示特定字符
|
名称 |
用户信息传输装置 |
|
|
|
型号 |
WANLIN-GA900 |
|
输入参数 |
输入电压 |
AC 220 V ± 20% 50Hz |
|
|
输入功率 |
20W---40W |
|
|
通信接口 |
1路RS485、1路RS232和1路开关量 |
|
输出参数 |
通信方式 |
TCP通信 |
|
|
通信线 |
超五类网线 |
|
|
上传接口 |
RJ45网口 |
|
|
管理节点数 |
一对一连接 |
|
|
报警 |
声、光显示 |
|
|
密码 |
二级 |
|
|
备用电源 |
1节12V/7.0AH 断电后待机大于8小时 |
|
|
显示 |
3.5寸单色液晶屏 |
|
|
操作 |
按键操作方式 |
|
|
环境 |
0℃-+40℃，湿度：<95%RH |
|
|
防护等级 |
IP30 |
|
|
执行标准 |
GB26875-2011《用户信息传输装置》 |
|
|
外形尺寸 |
长×宽×高：400mm×120mm×280mm |
|
|
安装方式 |
壁挂式 |
