1 产品简介

1.1 产品外观与尺寸

产品外观如下图：
图 1-1 外观

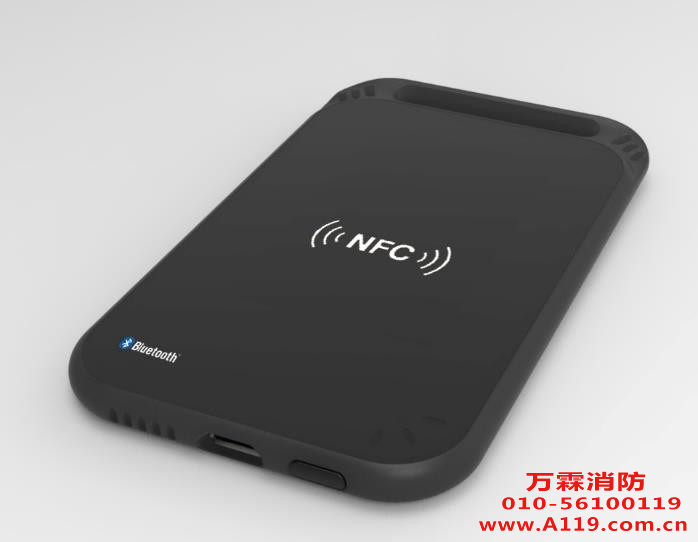

图 1-2 半外壳图片

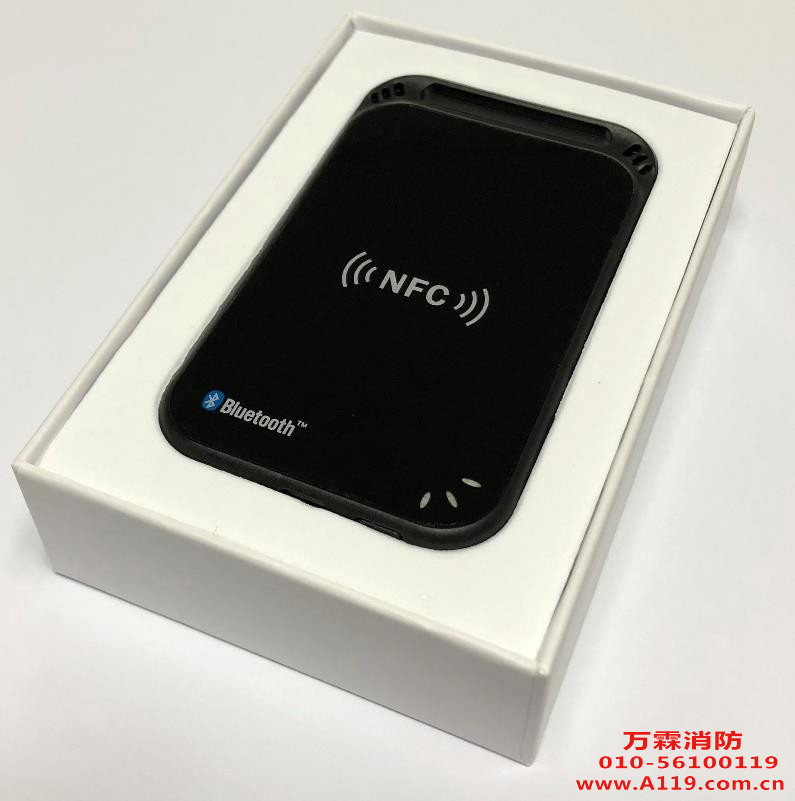

图 1-3 包装图片基本参数表

1.2 基本功能

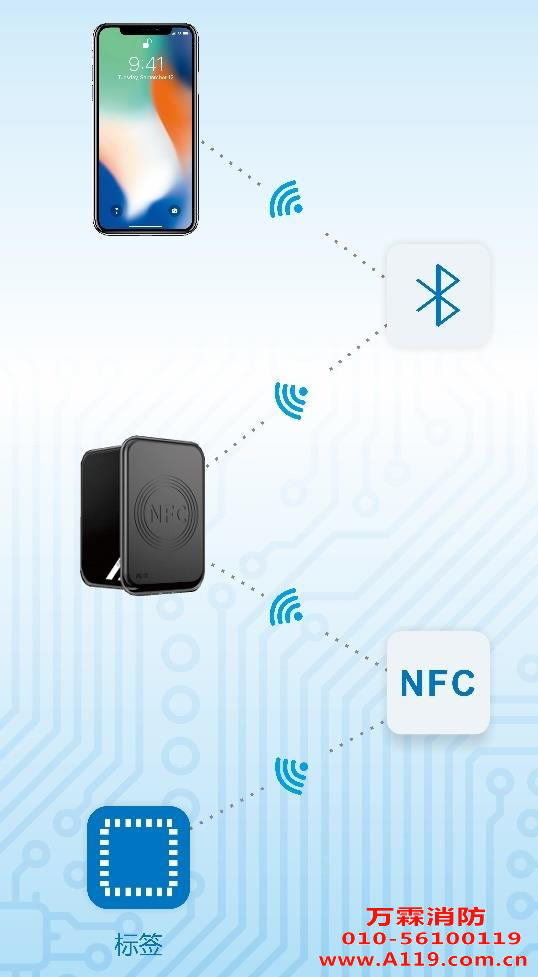

通过蓝牙与手机等终端设备连接通讯，在手机 APP 中完成对非接触Ｉ Ｃ卡的读写功能。该设备体积小巧，操作简便，可灵活应用于个人、商户管理操作校园卡、公交卡、银行卡、
小额支付卡等应用场景。
通讯接口：蓝牙 BLE；本产品可与支持的蓝牙 BLE 的设备连接，如蓝牙 4.0
以上的手机、平板等。产品支持 ISO14443A、ISO15693 协议的卡片。
是本公司的通用型产品，技术成熟度高。使用者需要进行主设备端的应用程序开发，如城市一卡通充值软件，需要在原有的基础上增加与本产品通信的底层接口，
故使用者需要的相应平台应用程序开发能力，如安卓、IOS 应用程序开发。

1.3 详细参数

详细参数表
产品名称
功能	读写非接 IC 卡通过蓝牙 BLE 传输数据
通信协议	BLE4.0（Low Power Bluetooth）
工作频率	13.56MHz
支持 IC 通信协议	ISO14443A ISO15693
支持卡片	基于 ISO14443A 的 CPU 卡、M1 卡、 Ntag2xx 等卡片
读卡距离	3~5cm
支持卡片速率	106kbps、212kbps、424kpbs
电池容量	450mAh
充电接口	Micro USB
充电适配器	5V—500mA
充电时间	120 分钟
待机时间	11 天
连续读写卡时长	8 小时
工作温度	0℃~55℃
储藏温度	-20℃~85℃

1.4 兼容性

本产品具有良好的读卡和蓝牙通讯的兼容性。对市场主流手机具有良好兼容性，兼容性达 95%。对市面主流卡商以及公交项目所涉及的所有 IC 卡具有良好的兼容性，兼容性达 98%。

1.5 卡读写特性

（1） 支持非接触 14443A/B CPU 卡和 M1 卡、Desfire 卡、Felica 等读写；
（2） 对标准卡、异形卡都有良好的读写性能，读卡距离可达 3-5cm。
（3） Q 值为 30±2%
（4） 读卡速度可满足公交卡项目业务需要。1 秒钟之内完成 1k 字节数据读或写。
（5） 一次读写 1k 字节数据没有丢失和错误。
（6） 工作频率 13.56MHz
（7） 产品读卡面表面电磁场强度（Hmax）≤ 7.5A/m rms
（8） 产品读卡面表面电磁场强度（Hmin）& ge; 1.5A/m rms
（9） 支持卡片速率 106kbps、212kbps、424kpbs

2 设备状态查询和显示

拨动设备电源开关，可根据设备指示灯状态判断设备工作情况：

充电指示：关机状态下充电：未充满--红灯常亮，已充满—红灯熄灭；

3 其他特性与环境要求

3.1 电池充电以及功耗

支持超低功耗自动休眠； 电池容量：450mAh；
充电接口：MICRO-USB，5V-500mA； 充电时间：120 分钟 ；
